Avantage:

　　1. Le premier boîtier au monde, technologie brevetée

　　2. Coût de production inférieur (lors du tréfilage du fil d'acier inoxydable, il n'est pas nécessaire de faire tremper l'agent de revêtement ou de le sécher ; lors du tréfilage du fil d'acier à faible teneur en carbone, il peut être étiré àgrande vitesse sans revêtement de borax)

　　3, le processus de production est plus respectueux de l'environnement (il n'y a pas de poudre lubrifiante dans le processus de dessin)

　　4. La surface du fil d'acier produit est d'une grande propreté et le fil d'acier est plus brillant

　　Champ d'application: fil d'acier à faible teneur en carbone, fil d'aluminium, fil de cuivre, fil galvanisé, fil cuivré, acier rapide, alliage de titane, aluminium, alliage d'aluminium, cuivre, alliage de cuivre, etc.

La matrice à rouleaux au lieu de la matrice d'étirage est une mise à niveau technique secondaire et une réforme de la méthode de réduction du diamètre de la machine à tréfiler.Parce que le principe de réduction du diamètre du fil métallique passe de la déformation par étirage à la déformation par laminage, le processus, l'efficacité de la production et la qualité du produit sont complètement différents. !

Spécialement pour l'application de divers fils d'acier et fils d'alliage avec des exigences de qualité élevées.

La machine de tréfilage à rouleau refroidie à l'eau nouvellement conçue par Yifa Company, selon la méthode de réduction, répond à la conception générale consistant à utiliser simultanément une matrice de rouleau et une matrice de tréfilage, ce qui peut refroidir la grande quantité de chaleur générée pendant les hautes températures. étirage rapide de la matrice de rouleau et prolonge considérablement la durée de vie des rouleaux et des roulements, en particulier pour éviter la température élevée générée par l'étirage, le changement d'arrondi et les dommages aux roulements causés par la dilatation et la contraction thermiques du cadre de la matrice à rouleaux causées par la déformation du cadre de matrice à rouleaux, afin de réaliser le dessin à grande vitesse de la matrice à rouleaux, le fil d'acier généralement à faible teneur en carbone peut atteindre 20 mètres/seconde, le fil d'acier inoxydable 10 mètres/seconde, l'acier à grande vitesse 4 mètres/seconde.. .......

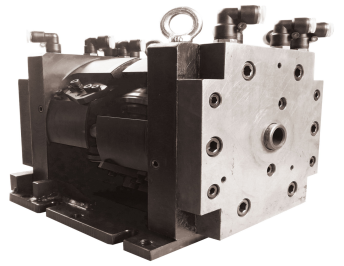

La conception de la machine d'étirage à rouleaux refroidie à l'eau combine une configuration haut de gamme avec un servomoteur à entraînement direct, et la bobine d'étirage est directement installée sur l'arbre du servomoteur, éliminant ainsi les problèmes de maintenance. La méthode de refroidissement par pulvérisation de la bobine et du moule à rouleaux est unique au monde.L'objectif de conception de l'ensemble de la ligne de production de la machine à tréfiler est que l'utilisateur puisse fonctionner de manière stable et efficace pendant une longue période, et reflète pleinement les avantages du rouleau matrice de tréfilage.

Mots-clés: efficacité de production élevée, faible coût de tréfilage, environnement propre et protection de l'environnement, fonctionnement stable et sans entretien, faible taux d'échec

(Machine d'étirage à rouleaux à cinq étages, prise par le client sur place)

Points forts de la conception

Bobine -------- Méthode de refroidissement efficace

Le concepteur a déclaré que le premier des composants mécaniques de base de la machine à tréfiler est la bobine.La méthode de refroidissement double conçue par la technologie exclusive de Yifa Company, la paroi interne du revêtement anti-tartre, la paroi externe du matériau hautement résistant à l'usure revêtement, la structure globale est en acier forgé, forgé, Les multiples processus de finition sont contrôlés étape par étape par les filiales de Yifa.La nouvelle bobine traitée de cette manière a une performance de refroidissement considérablement améliorée par rapport à la version de conception précédente du tréfilage machine.

Le client a dit qu'avec le même processus, la ligne de la machine de tréfilage existante dans l'usine est très chaude et je n'ose pas la toucher.Maintenant, la machine de tréfilage de Yifa vient d'être arrêtée, et la bobine touchée à la main et les enroulements de fil sont fondamentalement froids, ce qui est trop différent. Cet effet de refroidissement peut naturellement garantir que la machine à tréfiler fonctionne de manière stable à des vitesses élevées, avec un faible taux de défaillance et un faible rendement de production.

(Dessin partiel de la bobine de la machine à dessiner dans l'image ci-dessus)

Matrice à rouleaux ------ remplace la matrice de tréfilage, augmente le rendement et améliore la qualité

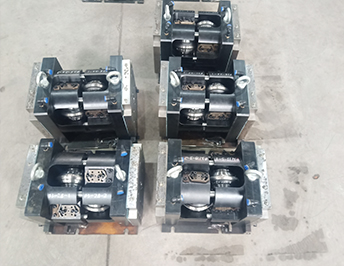

Moule à rouleaux, il est composé d'un ensemble de matériaux à haute résistance à l'usure, de rouleaux à trous usinés avec précision, le nombre de rouleaux est choisi en fonction du matériau, du diamètre du fil, du taux de réduction des différentes configurations (de 4 à 10 lorsque le fil passe à travers le moule à rouleaux, le rouleau est entraîné par la tension et le frottement entre le fil et le trou du rouleau. Lorsque le fil sort, il est réduit par le trou du rouleau. La tolérance de diamètre du fil de moule à rouleaux standard +/-0,02 mm, la tolérance de diamètre du type spécial de matrice de rouleau est de +/- 0,01 mm ; la durée de vie normale de l'usure du rouleau (lorsque la tolérance dépasse la tolérance de conception) est liée au type de matériau de traitement, à l'état de surface et à l'entretien et la gestion de la matrice à rouleaux, et cela a un sens strict. Ce qui précède est proportionnel à la longueur de la ligne de traitement, mais selon les habitudes de gestion de la production, la sortie générale du même utilisateur est comptée par unité de poids (le même tonnage, le diamètre du fil est grand, le tonnage est élevé, mais la longueur est petite). Les rouleaux usés peuvent également être remis à neuf et convertis en rouleaux d'autres spécifications, similaires à la matrice de réparation d'une matrice de tréfilage.

Les clients font généralement attention à la durée de vie normale des rouleaux.Bien que les conditions d'utilisation soient très différentes, les exemples de clients typiques suivants peuvent être utilisés comme référence :

En prenant comme exemple la traction moyenne avec un diamètre de 5,0 mm à 2,0 mm, la première durée de vie des rouleaux est basée sur les statistiques d'utilisateur typiques de la production (domestique) : l'acier à haute teneur en carbone (0,92 % de teneur en carbone) dépasse 3 500 tonnes, l'acier 4 500 tonnes, l'acier à faible teneur en carbone (Q195) va de 6 000 à 8 000 tonnes, et l'acier inoxydable, l'alliage de titane, etc. varient en fonction du diamètre du fil du matériau et d'autres conditions d'utilisation. (Outre-mer) Client indonésien d'acier bas carbone avec une très bonne maintenance, utilisant des rouleaux de type C, la durée de vie initiale dépasse les 10 000 tonnes.

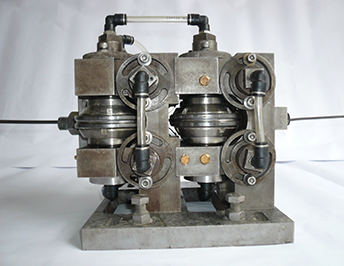

Matrice à rouleaux de type C (composée de 3+3 rouleaux)

Par rapport à la matrice de tréfilage, la raison de l'amélioration de la qualité du produit en fil est expliquée par le principe de la déformation du traitement des métaux. La matrice de rouleau utilise le passage du rouleau pour réduire le diamètre. Similaire au principe du laminage de l'acier dans le l'industrie métallurgique, la filière de tréfilage est obligée de réduire la déformation par étirage.En revanche, la structure métallographique interne de la gamme de produits obtenue par laminage est plus uniforme, et les propriétés mécaniques telles que la flexibilité et la résistance à la flexion sont également meilleures.

En termes de qualité de surface, il existe un frottement de roulement entre le rouleau et le fil, et le coefficient de frottement est des dizaines de fois différent du coefficient de frottement de glissement entre la matrice d'étirage et le fil (selon la matière). le frottement est également différent, de sorte que la surface du fil des conditions lisses et lumineuses sera meilleure.

Prenons l'exemple du tréfilage du fil de titane. Le titane est un matériau métallique plus difficile à traiter à froid que l'acier inoxydable. Les résultats des différentes méthodes d'étirage sont évidemment différents. La surface du fil de titane étiré à partir de la matrice d'étirage est gris foncé et le fil de titane tiré de la matrice à rouleaux est blanc., Les clients en aval distinguent les méthodes de traitement du fil de titane par couleur.Les clients aiment tous acheter du fil blanc, ce qui peut économiser un processus de traitement de surface.

Les principaux facteurs d'amélioration de l'efficacité de la machine d'étirage à rouleaux refroidis à l'eau sont la longue durée de vie des rouleaux, ce qui permet d'économiser beaucoup de temps de production inutilisé accumulé des arrêts fréquents et des remplacements de moules ; lui-même est un système globalement complexe, en particulier avec la demande croissante et le développement technologique de l'industrie électromécanique, après avoir utilisé de plus en plus de méthodes de contrôle, les concepteurs doivent prendre en compte de nombreux détails pour assurer un fonctionnement stable à grande vitesse et un faible taux de défaillance. garantie d'une production élevée.L'essentiel.

Le client a dit que ce que nous voulons, c'est la production totale, pas le nombre de mètres par seconde. La vitesse de la machine à tréfiler (m/s) n'est qu'un facteur pour mesurer l'efficacité. Si l'équipement est instable et le taux de défaillance est élevé, il ne peut être utilisé qu'à une vitesse réduite. , Si chaque temps d'arrêt est calculé à 3600 secondes par heure, quelle que soit la vitesse par mètre/seconde, il sera compensé par le temps d'arrêt cumulé et le temps de maintenance (à 43200 secondes/jour).

L'opérateur du client a déclaré que la machine à tréfiler de Yifa peut être retirée en toute sécurité après le démarrage. La conception du système est plus conviviale. Vous n'avez pas à vous soucier de regarder la machine à tréfiler fonctionner après le démarrage comme avant, et vous avez éteindre fréquemment pour changer de moule et faire face à toutes sortes de dysfonctionnements.

Environnement de production ----- protection de l'environnement, pas de pollution par la poussière de tréfilage

En raison de l'utilisation de matrices à rouleaux au lieu de matrices d'étirage, les exigences de lubrification sont considérablement réduites et la difficulté d'utiliser une grande quantité de poudre d'étirage pour la lubrification des machines d'étirage traditionnelles est évitée. L'environnement de fonctionnement des travailleurs est plus propre. Il est pour la nouvelle génération d'opérateurs (après les années 90 qui n'endureront pas les difficultés) Leur mise à disposition d'un environnement de travail sans pollution est un problème pratique urgent auquel est confronté le développement des entreprises contemporaines.

Les paramètres techniques de la ligne de production de la machine à tréfiler à rouleaux, en raison de la variété des matériaux et des spécifications du produit, et des différentes configurations, ne peuvent pas être répertoriés en détail.

Si vous devez choisir une machine à tréfiler haute performance et une machine à tréfiler à rouleaux, ou même une conception de machine à tréfiler non standard pour un fil en alliage spécial, veuillez contacter Yifa Company pour une consultation technique.
