Преимущество:

　　1. Первый в мире корпус, запатентованная технология

　　2. Снижение производственных затрат (при волочении проволоки из нержавеющей стали нет необходимости замачивать покрывающий агент или сушить; при волочении проволоки из низкоуглеродистой стали ееможно протягивать на высокой скорости без покрытия из буры)

　　3, производственный процесс более экологически чистый (в процессе рисования нет смазочного порошка)

　　4. Поверхность производимой стальной проволоки отличается высокой чистотой, а стальная проволока более яркой.

　　Сфера применения: проволока из низкоуглеродистой стали, алюминиевая проволока, медная проволока, оцинкованная проволока, медная проволока, быстрорежущая сталь, титановый сплав, алюминий, алюминиевыйсплав, медь, медный сплав и т. Д.

Роликовая матрица вместо волочильной матрицы - это вторичная техническая модернизация и реформа метода уменьшения диаметра волочильного станка.Поскольку принцип уменьшения диаметра металлической проволоки изменен с деформации волочения на деформацию прокатки, процесс, эффективность производства и качество продукции полностью отличаются. !

Специально для применения в различных стальных и легированных проволоках с высокими требованиями к качеству.

Машина для волочения проволоки с роликовыми фильерами с водяным охлаждением, недавно разработанная компанией Yifa, в соответствии с методом обжатия, соответствует общей конструкции одновременного использования вальцовой фильеры и фильеры для волочения проволоки, что позволяет охлаждать большое количество тепла, выделяемого во время высокой температуры. ускоряет вытяжку роликового штампа и значительно увеличивает срок службы роликов и подшипников, особенно во избежание высоких температур, возникающих при волочении, изменения круглости и повреждения подшипников, вызванных тепловым расширением и сжатием рамы роликового штампа, вызванными деформацией рамы роликовой матрицы, чтобы реализовать высокоскоростное волочение роликовой матрицы, обычно проволока из низкоуглеродистой стали может достигать скорости 20 метров в секунду, проволока из нержавеющей стали 10 метров в секунду, быстрорежущая сталь 4 метра в секунду. .......

Конструкция роликовой волочильной машины с водяным охлаждением сочетает в себе высококлассную конфигурацию с сервоприводом с прямым приводом, а волочильная катушка устанавливается непосредственно на вал серводвигателя, что исключает необходимость технического обслуживания. Метод распылительного охлаждения барабана и пресс-формы для валков является уникальным в мире.Цель проектирования всей производственной линии волочильных машин состоит в том, чтобы пользователь мог работать стабильно и эффективно в течение длительного времени, и полностью отражает преимущества валка. волочение проволоки в штампе.

Ключевые слова: высокая эффективность производства, низкая стоимость волочения проволоки, чистая окружающая среда и защита окружающей среды, стабильная работа и отсутствие необходимости в обслуживании, низкая частота отказов.

(Пятиступенчатая роликовая волочильная машина, доставленная заказчиком на место)

Особенности дизайна

Катушка -------- Эффективный метод охлаждения

Дизайнер сказал, что первым из основных механических компонентов волочильного станка является катушка. Метод двойного охлаждения, разработанный по запатентованной технологии компании Yifa, внутренняя стенка с защитным покрытием от накипи, внешняя стенка из высокопрочного износостойкого материала. покрытие, вся конструкция сделана из кованой стали, кованая. Несколько процессов отделки шаг за шагом контролируются дочерними компаниями Yifa. Новая катушка, обработанная таким образом, имеет значительно улучшенные характеристики охлаждения по сравнению с предыдущей конструктивной версией волочения проволоки. машина.

Заказчик сказал, что с помощью того же процесса линия от существующей машины для волочения проволоки на заводе очень горячая, и я не осмеливаюсь ее трогать. натяжные устройства в основном холодные, что уж слишком другое. Этот охлаждающий эффект, естественно, может обеспечить стабильную работу волочильного станка на высоких скоростях, с низким уровнем отказов и производительностью.

(Частичный рисунок катушки волочильного станка на картинке выше)

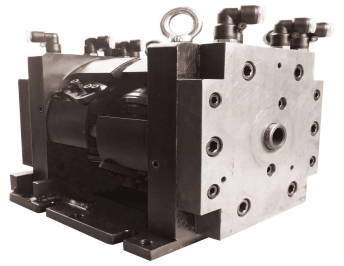

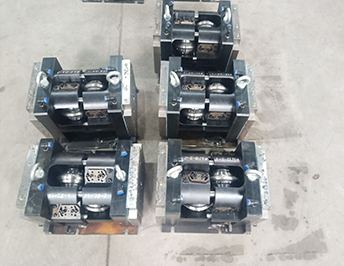

Роликовая матрица ------ замените матрицу для волочения проволоки, увеличьте выход продукции и улучшите качество

Роликовая форма, состоит из набора износостойких материалов, сверлильных роликов с прецизионной обработкой, количество роликов выбирается в зависимости от материала, диаметра проволоки, степени обжатия различных конфигураций (от 4 до 10 при прохождении проволоки через роликовую матрицу ролик приводится в движение за счет натяжения и трения между проволокой и отверстием ролика. Когда проволока выходит, она уменьшается за счет отверстия ролика. Допуск диаметра стандартной роликовой матрицы + / -0,02 мм, допуск на диаметр выходного отверстия пресс-формы специального типа составляет +/- 0,01 мм; нормальное использование и срок службы валка (когда допуск превышает расчетный допуск) зависит от типа обрабатываемого материала, состояния поверхности и валка. техническое обслуживание пресс-форм и управление ими, и это имеет строгое значение. Вышеуказанное пропорционально длине технологической линии, но в соответствии с привычками управления производством, общий объем производства того же пользователя считается единицей веса (тот же тоннаж, диаметр проволоки большой , тоннаж высокий, а длина небольшая). Изношенные ролики также можно отремонтировать и превратить в ролики с другими характеристиками, аналогично штампу для ремонта штампа для волочения проволоки.

Заказчики обычно обращают внимание на нормальный срок службы роликов.Хотя условия использования сильно различаются, следующие типичные примеры клиентов могут быть использованы в качестве справочной информации:

На примере среднего тягового усилия с диаметром от 5,0 мм до 2,0 мм первый срок службы роликов основан на статистических данных типичных производителей (внутренних): высокоуглеродистая сталь (содержание углерода 0,92%) превышает 3500 тонн, среднеуглеродистые. сталь 4500 тонн, низкоуглеродистая сталь (Q195) колеблется от 6000 до 8000 тонн, а нержавеющая сталь, титановый сплав и т. д. варьируются в зависимости от диаметра проволоки из материала и других условий использования. (За границей) Индонезийский заказчик низкоуглеродистой стали с очень хорошим обслуживанием, использующий ролики C-типа, начальный срок службы превышает 10 000 тонн.

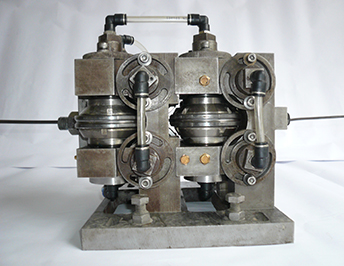

Роликовая матрица C-типа (состоит из 3 + 3 роликов)

По сравнению с фильерой для волочения проволоки, причина улучшения качества проволоки объясняется принципом деформации обработки металла. Вальцовая фильера использует проход ролика для уменьшения диаметра. Подобно принципу прокатки стали в В металлургической промышленности фильера для волочения проволоки вынуждена уменьшать деформацию путем волочения. Напротив, внутренняя металлографическая структура производственной линии, полученной прокаткой, более однородна, а механические свойства, такие как гибкость и сопротивление изгибу, также лучше.

Что касается качества поверхности, существует трение качения между роликом и проволокой, а коэффициент трения в десятки раз отличается от коэффициента трения скольжения между волочильным штампом и проволокой (в зависимости от материала). трение также разное, поэтому поверхность проволоки будет гладкой и яркой.

Возьмем, к примеру, волочение титановой проволоки. Титан - это металлический материал, который труднее обрабатывать в холодном состоянии, чем нержавеющая сталь. Результаты различных методов волочения, очевидно, различаются. Поверхность титановой проволоки, вытянутой из фильеры, темно-серая, а титановая проволока, вытягиваемая из роликовой матрицы, имеет белый цвет. Клиенты, расположенные ниже по потоку, различают методы обработки титановой проволоки по цвету. Всем клиентам нравится покупать белую проволоку, что позволяет сэкономить на процессе обработки поверхности.

Основными факторами повышения эффективности волочильной машины с водяным охлаждением являются длительный срок службы валков, что позволяет значительно сократить время простоя, связанное с частыми остановками и заменами пресс-форм; другим фактором является то, что производственная линия волочильных машин сама по себе представляет собой комплексную систему в целом, особенно с учетом растущего спроса и технологического развития электромеханической промышленности, после использования все большего количества методов управления проектировщикам следует учитывать многие детали, чтобы обеспечить стабильную работу на высокой скорости и низкой частоте отказов. гарантия высокой производительности.

Заказчик сказал, что нам нужна общая производительность, а не количество метров в секунду. Скорость волочильного станка (м / с) является лишь одним из факторов измерения эффективности. Если оборудование нестабильно и частота отказов высокий, его можно использовать только на пониженной скорости., Если каждое время простоя рассчитывается на уровне 3600 секунд в час, независимо от того, насколько высока скорость на метр / секунду, это будет компенсировано общим временем простоя и времени обслуживания 43200 секунд / день).

Оператор заказчика сказал, что волочильную машину Yifa можно безопасно убрать после запуска. Система более удобна в использовании. Вам не нужно беспокоиться о том, чтобы наблюдать за работой волочильной машины после запуска, как раньше, и у вас есть часто отключаться, менять формы и разбираться со всеми видами неисправностей.

Производственная среда ----- охрана окружающей среды, отсутствие загрязнения пылью при волочении проволоки

Благодаря использованию роликовых штампов вместо волочильных штампов требования к смазке значительно снижаются, и устраняются проблемы, связанные с использованием большого количества волочильного порошка для смазки традиционных волочильных машин. Рабочая среда рабочих более чистая. для нового поколения операторов (после 90-х годов, которые не будут терпеть лишения), обеспечение экологически чистой рабочей среды - актуальная практическая задача, стоящая перед развитием современных предприятий.

Технические параметры производственной линии волочильных машин с роликовыми матрицами из-за разнообразия материалов и спецификаций продукции, а также различных конфигураций не могут быть перечислены подробно.

Если вам необходимо выбрать высокопроизводительную волочильную машину и машину для волочения проволоки с раскатным рисунком, или даже нестандартную конструкцию волочильной машины для проволоки из специальных сплавов, пожалуйста, свяжитесь с компанией Yifa для получения технической консультации.
